Kit di ottimizzazione con Beyerdynamic MM-1Audiotec Fischer - HELIX AMI TK
LHELIX AMI Tuning Kit di Audiotec Fischer è una suite di misurazione professionale progettata per applicazioni in ambito car audio avanzato. Combina linterfaccia AMI (Audio Measurement Interface) con una selezione di accessori premium, offrendo uno strumento completo e immediatamente operativo per lanalisi precisa di segnali elettrici e acustici nei moderni sistemi audio DSP.
Linterfaccia AMI, cuore del sistema, è sviluppata per unintegrazione totale con il software DSP PC-Tool. Fornisce ingressi e uscite per ogni tipo di misurazione: ingresso di linea con sensibilità selezionabile (1 V / 40 V) per segnali low- e high-level, uscite stereo RCA e ottiche per la riproduzione diretta nel DSP e una funzione loopback integrata che consente misurazioni avanzate come la risposta in fase e la valutazione dettagliata del percorso del segnale.
Il kit include il microfono di riferimento Beyerdynamic MM-1, a condensatore, calibrato e con risposta in frequenza lineare a 90°, ottimizzato per misurazioni in auto. LAMI lavora in sinergia con gli strumenti avanzati del DSP PC-Tool, tra cui:
- Advanced Input Signal Analyzer (AISA) per lanalisi dei segnali OEM e la compensazione di equalizzazioni e filtri di fabbrica
- Real-Time Analyzer (RTA) per misurazioni di risposta in frequenza ad alta precisione
- TuneEQ per il tuning automatico tramite algoritmi proprietari
- Automatic Time Measurement (ATM) per la calibrazione automatica dei ritardi temporali sugli altoparlanti
Specifiche tecniche AMI
| Parametri | Valori |
| Ingressi | 1 x ingresso microfono 1 x ingresso linea |
| Specifiche di ingresso del microfono | |
| Risposta in frequenza | 12Hz-44kHz (+/-1 dB) |
| Gamma dinamica | 65 dB (ponderato A) |
| Sensibilità di ingresso | 5-200 mV |
| Alimentazione phantom | Si (24 Volt) |
| Specifiche di ingresso di linea | |
| Risposta in frequenza | 8Hz-44kHz (+/-1 dB) |
| Gamma dinamica | 101 dB (ponderato A) |
| Sensibilità di ingresso | Massimo 1V/Massimo 40V |
| Impedenza di ingresso | 10 kOhm |
| Uscite | 2 x uscite di linea 1 x uscita ottica SPDIF |
| Specifiche di uscita di linea | |
| Risposta in frequenza | 7Hz-44kHz (+/-1 dB) |
| Gamma dinamica | 100 dB (ponderato A) |
| Tensione di uscita massima | 900 mV (valore efficace) |
| Carico minimo | 5 kOhm |
| Funzione di loopback | Si |
| Specifiche generali | |
| Frequenza di campionamento audio | 96kHz/32bit |
| Consumo energetico USB | Massimo 250 mA |
| Sistemi operativi supportati | Windows, macOS, IOS e Android |
Specifiche tecniche Microfono
| Parametri | Valori |
| Principio del trasduttore | Condensatore (back-electret) |
| Principio di funzionamento | Ricevitore di pressione |
| Risposta in frequenza | 20-20.00Hz (50-16.000Hz ± 1,5 dB), equalizzato a campo fuso |
| Modello polare | Omnidirezionale |
| Sensibilità (0 dB= 1 V/Pa) | 15 mV/Pa (=-36,5 dBV) ± 1 dB |
| Impedenza nominale | 160 Ohm |
| Impedenza di carico nominale | 2,2 k |
| SLP (livello di pressione sonora) massimo | 122 dBSPL a f = 1kHz, k = 1%, RL = 2,2 k |
| Rapporto segnale/rumore (relativo a 1 PA) | 57 dB |
| Livello di rumore equivalente ponderato A | Circa 26 dB(A) |
| Alimentazione elettrica | Alimentazione phantom da 12 a 48 V |
| Consumo attuale | Circa 1,9 mA |
| Produzione | Bilanciato elettronicamente |
| Caratteristiche speciali |
| Include AMI (Audio Measurement Interface): interfaccia di livello professionale per l'analisi dei segnali elettrici e acustici - Ingresso segnale stereo con microfono e ingresso linea per misurazioni all-in-one, - L'ingresso microfono supporta tutti i microfoni a condensatore con guadagno regolabile e alimentazione phantom, - Ingresso di linea con sensibilità regolabile per segnali di basso e alto livello (max. 1 V o 40 V RMS), - Uscita del segnale stereo con uscite digitali RCA e ottiche per la riproduzione diretta nei sistemi DSP, - Funzionalità di loopback per misurazioni avanzate, come l'analisi della risposta di fase Funzionamento tramite USB, non è richiesta alcuna alimentazione esterna. |
| Include microfono Beyerdynamic MM-1: microfono calibrato ad alta precisione, prodotto in Germania - Microfono a condensatore di qualità da studio con file di calibrazione in campo libero per 0° e 90°, - Risposta in frequenza lineare ottimizzata a 90° per misurazioni precise in auto. |
| Ottimizzato per DSP PC-Tool di Audiotec Fischer: integrazione perfetta per analisi avanzate del segnale e attività di sintonizzazione automatizzate - Compatibile con AISA (Advanced Signal Input Analyzer) per l'analisi e la correzione dei segnali di ingresso DSP, inclusi filtri passa-tutto installati in fabbrica, allineamento temporale, equalizzazione e rilevamento di filtri passa-alto e passa-basso, - Funziona con RTA (Real-Time Analyzer) per misurazioni della risposta in frequenza acustica, equalizzazione automatica con l'algoritmo proprietario TuneEQ e analisi dettagliata della corrispondenza di frequenza e fase, - Compatibile con ATM (Automatic Time Measurement) per la calibrazione automatica del ritardo temporale degli altoparlanti. |
| Pronto all'uso: suite completa con tutti i componenti essenziali Include tutti i cavi essenziali: - Cavo USB-C, - Adattatore da USB-C a USB-A, - Cavo RCA, Adattatore RCA-alto livello, - Cavo Toslink e cavo per microfono XLR - Unità flash USB 3.0 da 16 GB precaricata con tracce di sintonizzazione DSP - Compatibile con Windows 10 e 11, macOS, Android e iOS. |

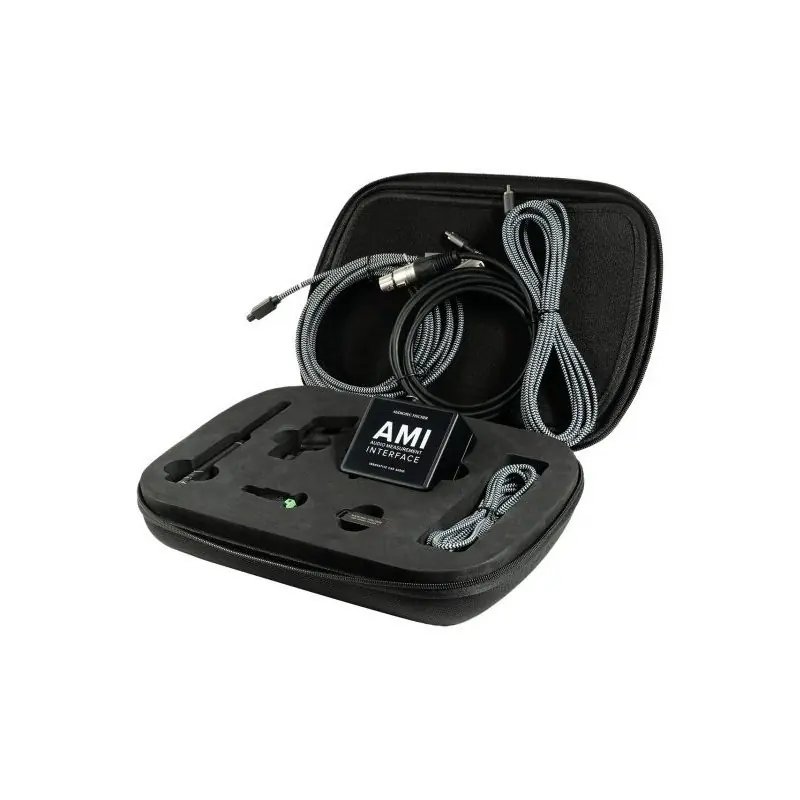

Contenuto della confezione
1 x AMI (interfaccia di misurazione audio)
1 x microfono Beyerdynamic MM1
1 x supporto per microfono per treppiede
1 x adattatore RCA-alto livello
1 x unità flash USB 3.0 da 16 GB con tracce di sintonizzazione DSP
1 x cavo da USB-C a USB-C da 3,0 m / 9,85' con adattatore USB-A
1 x cavo ottico Toslink da 3,5 m / 11,50'
1 x cavo RCA mono da 3,5 m / 11,50'
1 x cavo per microfono XLR da 2,0 m / 6,56'
| Brand | HELIX |
